规格型号 Item No. |
电缆外径 ΦA（mm） |
螺纹规格 | 螺纹长度 | 安装参考尺寸 | 本体扳手 | 帽扳手位 | 适用电缆 | 端子最大宽度 | 建议配套端子（日成型号） | |
| D3 | L1(mm) | L(mm) | E(mm) | 位SW(mm) | SW1(mm) | |||||
| BSM-M25X1.5N(11-16)/V0 | 11-16 | M25X1.5 | 8 | 34 | 24.4 | 30 | 30 | 35mm² | 17 | SC36-6，SC35-8，HUP35-6，HUP35-8 |
| BSM-M25X1.5N(14-19)/V0 | 14-19 | M25X1.5 | 8 | 34 | 24.4 | 30 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M32X1.5N(14-19)/V0 | 14-19 | M32X1.5 | 8 | 34 | 24.4 | 34 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M33X2.0N(14-19)/V0 | 14-19 | M33X2.0 | 8 | 34 | 24.4 | 34 | 30 | 50mm² | 19 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5N(17-21)/V0 | 17-21 | M32X1.5 | 8 | 35 | 25 | 34 | 34 | 70mm² | 23.5 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M33X2.0N(17-21)/V0 | 17-21 | M33X2.0 | 8 | 35 | 25 | 36 | 34 | 70mm² | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
规格型号 Item No. |
电缆外径 ΦA（mm） |
螺纹规格 | 螺纹长度 | 安装参考尺寸 | 本体扳手位 | 帽扳手位 | 适用 电缆 |
端子最大宽度 | 建议配套端子（日成型号） | |
| D3 | L1(mm) | L(mm) | E(mm) | SW(mm) | SW(mm) | |||||
| BSM-M20x1.5N(11-16)/V0-S | 11-16 | M20X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 25mm² | 16 | SC25-6，SC25-8, |
| BSM-M22x1.5N(11-16)/V0-S | 11-16 | M22X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm² | 16.5 | SC35-6，SC35-8， |
| BSM-M25x1.5N(11-16)/V0-S | 11-16 | M25X1.5 | 8 | 31.5 | 22.5 | 28 | 26 | 35mm² | 16.5 | SC35-6，SC35-8， |
规格型号 Item No. |
电缆 外径 ΦA(mm) |
屏蔽有 效范围 ΦB(mm) |
螺纹 规格 D3 |
螺纹 长度 L1 (mm) |
安装参考尺寸 | 本体 扳手位 SW (mm) |
帽扳 手位 SW1 (mm) |
适用 电缆 |
端子最 大宽度 |
建议配套端子 （日成型号） |
|||
L (mm) |
C (mm) |
D (mm) |
E (mm) |
||||||||||
| BSM-M25X1.5NEMC(11-16)/V0 | 11-16 | 11-16 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 35mm² | 17 | SC35-6，SC35-8，HUP35-6，HUP35-8 |
| BSM-M25X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M30X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M30X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M32X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M32X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M33X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M33X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 70mm² | 19 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/V0 | 17-21 | 15-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M33X2.0NEMC(17-21)/V0 | 17-21 | 15-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 36 | 34 | 70mm² | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
| BSM-M33X2.0NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
BSM-EMC-S型金属屏蔽电缆防水接头小型号系列
规格型号 Item No. |
电缆外径 ΦA（mm） |
屏蔽有 效范围 ΦB(mm) |
螺纹 规格 D3 |
螺纹 长度 L1(mm) |
安装参考尺寸 | 本体 扳手位 SW(mm) |
帽扳 手位 SW1(mm) |
适用 电缆 |
端子最 大宽度 |
建议配套端子（日成型号） | |
| L(mm) | E(mm) | ||||||||||
| BSM-M20x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M20X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm² | 16 | SC25-6，SC25-8 |
| BSM-M22x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M22X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm² | 16.5 | SC35-6，SC35-8 |
| BSM-M25x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M25X1.5 | 8 | 31.5 | 22.5 | 28 | 26 | 35mm² | 16.5 | SC35-6，SC35-8 |

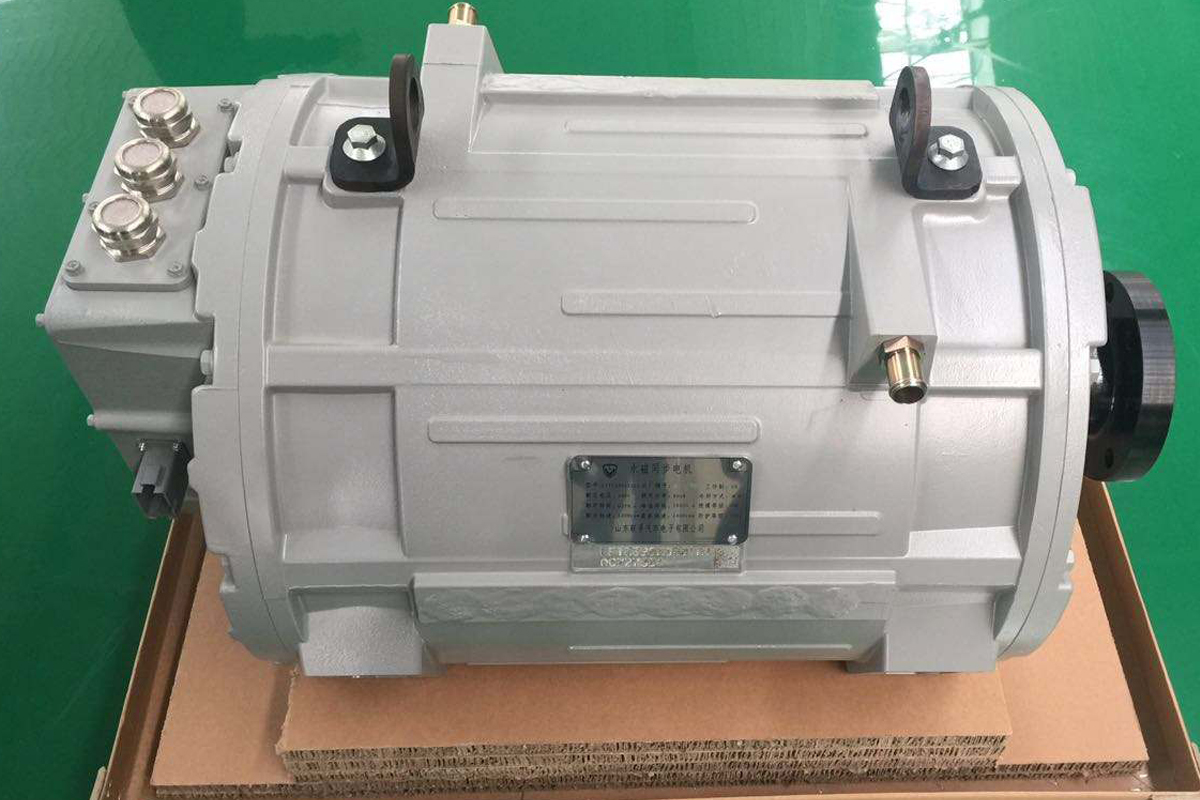

备注：以上基于新能源客户实际使用线径推荐；其他可按照客户使用线径、螺纹规格及要求进行定制加工
