日成首页/ 产品目录/ 金属接头/ 日成隔爆铠装型金属电缆接头 EX

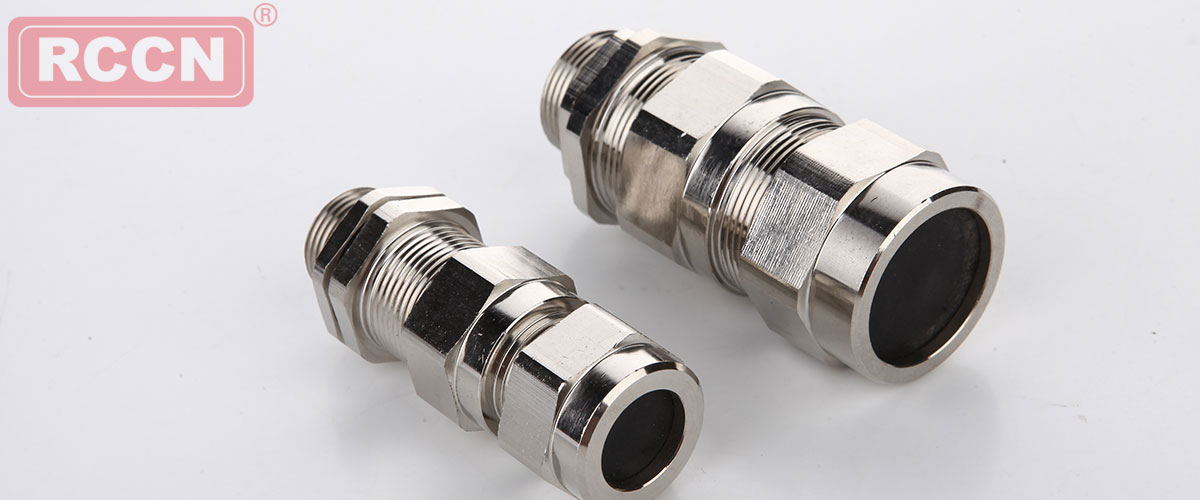

    日成隔爆铠装型金属电缆接头 EX

    金属防爆电缆接头,金属接头

    螺牙规格:公制螺牙(Metric),英制螺牙G。
    产品材质:均采用黄铜镀镍制成,密封圈采用耐油丁腈橡胶(NBR)制成。
    产品认证:欧洲CE,防爆EX认证
    工作温度:静态-40°C至100°C
    防护等级:在规定的卡口范围内,并使用防水O形圈及夹紧圈旋紧迫紧头,达到IP65。
    产品特性:用于爆炸危险场所，固定非铠装电缆用。防爆设备，石油化工，煤矿或自动化工程均可适用。
    特殊长度型号例:EX-M20×1.5/L=15
    交货周期:本品无常规备货,交期2-3周。
    金属防爆电缆接头 金属接头 隔爆铠装型金属电缆接头

    产品规格


    型号
    Item No

    		 螺纹长度
    Thread
    Length
    L1

    本体橡胶
    Outer
    sealing

    顶部橡胶
    Outer
    sealing

    屏蔽层
    Tape
    braid

    配套螺母
    上限板厚
    +Nut Max
    platethick

    		 接合长度
    Joint
    Length
    H    		 板手
    Spanne
    SW

    包装
    Std.Pkg
    Pcs
    公制螺纹M
    EX-M16×1.5-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    		50PCS
    EX-M16×1.5-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-M20×1.5-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    EX-M20×1.5-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-M20×1.5-21
    16
    7-14
    		15.5-21 ≤0.50 ≤10.5
    58
    30
    		25PCS
    EX-M25×1.5-28
    16
    		13-20 20-28 ≤0.50 ≤10.5
    58
    36
    EX-M32×1.5-34
    16
    		19-26 26-34 ≤0.55 ≤10.5
    65
    44
    EX-M40×1.5-41
    16
    		25-32 33-41 ≤0.80 ≤10.5
    72
    54
    		1PCS
    EX-M50×1.5-46
    16
    		32-38 39-46 ≤0.80 ≤10.5
    73
    64
    EX-M50×1.5-53
    16
    		36-44 45-53 ≤0.80 ≤10.5
    73
    64
    EX-M63×1.5-60
    19
    		42-50 52-60 ≤0.80 ≤13.5
    76
    81
    EX-M63×1.5-66
    19
    		50-56 58-66 ≤0.80 ≤13.5
    76
    81
    EX-M75×1.5-66
    19
    		54-62 64-72 ≤1.00 ≤13.5
    82
    96
    EX-M75×1.5-78
    19
    		60-68 71-78 ≤1.00 ≤13.5
    82
    96
    EX-M80×2.0-84
    19
    		62-72 77-84 ≤1.00 ≤13.5
    110
    110
    EX-M80×2.0-90
    19
    		70-80 80-90 ≤1.00 ≤13.5
    110
    110
    EX-M85×2.0-90
    19
    		70-80 80-90 ≤1.00 ≤13.5
    110
    110
    EX-M90×2.0-96
    19
    		74-84 88-96 ≤1.00 ≤13.5
    110
    110
    EX-M90×2.0-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
    EX-M100 2.0-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
    德制螺纹 PG
    EX-PG9-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    		100PCS
    EX-PG9-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-PG13.5-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    EX-PG13.5-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-PG13.5-21
    16
    7-14
    		15.5-21 ≤0.50 ≤10.5
    58
    30
    		25PCS
    EX-PG21-28
    16
    		13-20 20-28 ≤0.50 ≤10.5
    58
    36
    EX-PG29-34
    16
    		19-26 26-34 ≤0.55 ≤10.5
    65
    44
    EX-PG36-41
    16
    		25-32 33-41 ≤0.80 ≤10.5
    72
    54
    		1PCS
    EX-PG42-46
    16
    		32-38 39-46 ≤0.80 ≤10.5
    73
    64
    EX-PG42-53
    16
    		36-44 45-53 ≤0.80 ≤10.5
    73
    64
    EX-PG48-60
    19
    		42-50 52-60 ≤0.80 ≤13.5
    76
    81
    EX-PG48-66
    19
    		50-56 58-66 ≤0.80 ≤13.5
    76
    81
    美制螺纹NPT
    EX-NPT1/2-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    		50PCS
    EX-NPT1/2-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-NPT1/2-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    EX-NPT1/2-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-NPT1/2-21
    16
    7-14
    		15.5-21 ≤0.50 ≤10.5
    58
    30
    		25PCS
    EX-NPT3/4-28
    16
    		13-20 20-28 ≤0.50 ≤10.5
    58
    36
    EX-NPT1-34
    16
    		19-26 26-34 ≤0.55 ≤10.5
    65
    44
    EX-NPT1-1/4-41
    16
    		25-32 33-41 ≤0.80 ≤10.5
    72
    54
    		1PCS
    EX-NPT1-1/2-46
    16
    		32-38 39-46 ≤0.80 ≤10.5
    73
    64
    EX-NPT1-1/2-53
    16
    		36-44 45-53 ≤0.80 ≤10.5
    73
    64
    EX-NPT2-60
    19
    		42-50 52-60 ≤0.80 ≤13.5
    76
    81
    EX-NPT2-66
    19
    		50-56 58-66 ≤0.80 ≤13.5
    76
    81
    EX-NPT2-1/2-66
    19
    		54-62 64-72 ≤1.00 ≤13.5
    82
    96
    EX-NPT2-1/2-78
    19
    		60-68 71-78 ≤1.00 ≤13.5
    82
    96
    EX-NPT3-96
    19
    		74-84 88-96 ≤1.00 ≤13.5
    110
    110
    EX-NPT3-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
    EX-NPT3-1/2-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
    英制螺纹G
    EX-G1/2-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    		50PCS
    EX-G1/2-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-G1/2-13
    16
    		4-8.5 8.5-13.5 ≤0.35 ≤10.5
    58
    24
    EX-G1/2-16
    16
    		8-11.5 11.5-16 ≤0.35 ≤10.5
    58
    24
    EX-G1/2-21
    16
    7-14
    		15.5-21 ≤0.50 ≤10.5
    58
    30
    		25PCS
    EX-G3/4-28
    16
    		13-20 20-28 ≤0.50 ≤10.5
    58
    36
    EX-G1-34
    16
    		19-26 26-34 ≤0.55 ≤10.5
    65
    44
    EX-G1-1/4-41
    16
    		25-32 33-41 ≤0.80 ≤10.5
    72
    54
    		1PCS
    EX-G1-1/2-46
    16
    		32-38 39-46 ≤0.80 ≤10.5
    73
    64
    EX-G1-1/2-53
    16
    		36-44 45-53 ≤0.80 ≤10.5
    73
    64
    EX-G2-60
    19
    		42-50 52-60 ≤0.80 ≤13.5
    76
    81
    EX-G2-66
    19
    		50-56 58-66 ≤0.80 ≤13.5
    76
    81
    EX-G2-1/2-66
    19
    		54-62 64-72 ≤1.00 ≤13.5
    82
    96
    EX-G2-1/2-78
    19
    		60-68 71-78 ≤1.00 ≤13.5
    82
    96
    EX-G3-96
    19
    		74-84 88-96 ≤1.00 ≤13.5
    110
    110
    EX-G3-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
    EX-G3-1/2-100
    19
    		80-90 90-100 ≤1.00 ≤13.5
    110
    110
