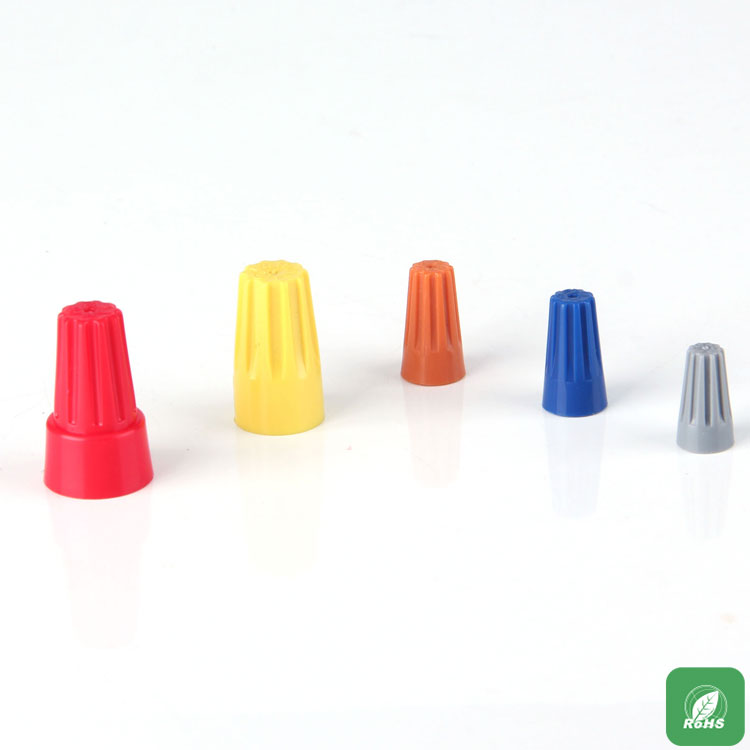

日成弹簧螺式接线头 SWB

弹簧螺式接线头,旋转端子

产品材质:高级塑胶原料制成,内附弹簧,可耐温105度,耐电压300V/600V.
使用方法:使用时先将电线外皮剥除部分,再将所要接线同时插入正向扭转,弹簧逐渐内缩夹紧电线,导电良好,不易脱落.
用途:专用于接线导电产品,品质优良.能使用于单心线及较粗心电线。
特性:耐化学物质腐蚀,防油,防酸,不自燃。
说明:MIN#24X1+#22X1指24号线+22号线各1条,MAX#16X2指16号线2条。

弹簧螺式接线头旋转端子螺旋式压线帽

产品规格

AWG与mm2 (平方数)对照表	AWG	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
AWG与mm2 (平方数)对照表	mm2	33.4	20.8	13.2	8.4	5.3	3.3	2.1	1.3	0.83	0.52	0.33	0.21	0.13	0.08	0.05	0.03

型号 Item No.	内径 A	宽 B	高 H	适用电线范围 Wire Combination	颜色 Color	包装 Packing
SW-71B	6.7	8.6	15.2	MIN#24X1+#22X1 MAX#16X2	灰色	1000PCS
SW-72B	7.4	9.8	17.6	MIN#20X3 MAX#16X3	蓝色
SW-73B	9.9	12	22.0	MIN#20X3 MAX#16X3+#18X1	橙色
SW-74B	11	14.0	24.5	MIN#14X1+#18X1 MAX#14X4+#18X1	黄色	500PCS
SW-76B	13	16.4	26.5	MIN#14X2 MAX#10X2+#12X2	红色	500PCS
