冷压端子,铜管端子,铜线鼻子

产品材质,日成HUP铜管端子采用优质紫铜制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,

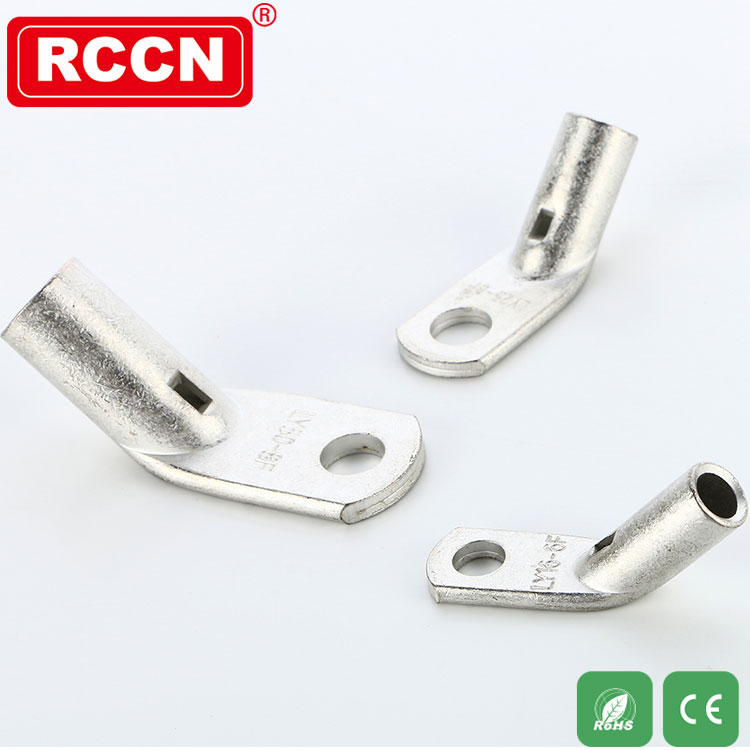

产品颜色:见实物图片
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至150度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.

特性:
管端尺寸适于细绞线，标准 VDE60228（如VDE 0295 第 5、6 类）
HUP内孔扩大型，易于插入电缆
不带窥视孔的电缆端子，型号：HUP35D-8/N
Hole for eyes
细绞线截面图
优势：
在受到机械应力时或在强振下连接，同样可以实现最优的稳定性。
维修和维护工作较少。应用领域更为广泛。

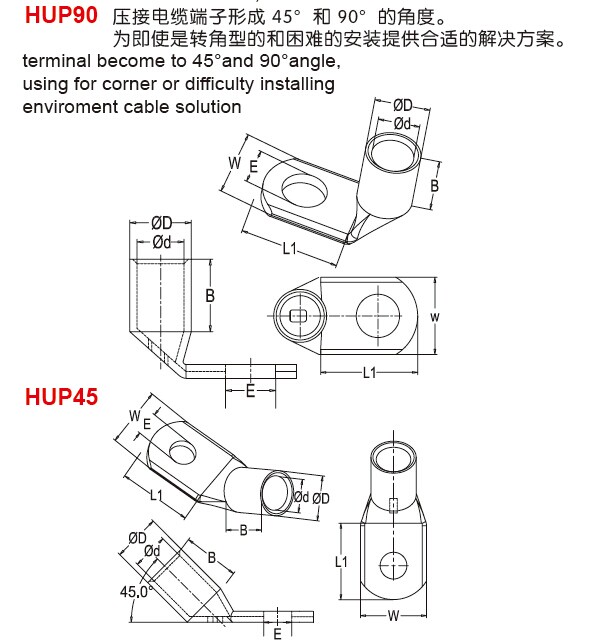

45度型号 Item No.	E	Dφ	dφ	W	B	L1
HUPD45-10/5	5.3	8	5.5	12	14	13.5
HUPD45-10/6	6.5	8	5.5	12	14	13.5
HUPD45-10/8	8.5	8	5.5	16	14	18.5
HUPD45-10/10	10.5	8	5.5	16	14	22.5
HUPD45-10/12	13	8	5.5	19	14	22.5
HUPD45-16/5	5.3	9.5	6.6	13	15	13.5
HUPD45-16/6	6.5	9.5	6.6	13	15	13.5
HUPD45-16/8	8.5	9.5	6.6	16	15	20
HUPD45-16/10	10.5	9.5	6.6	17	15	24
HUPD45-16/12	13	9.5	6.6	19	15	24
HUPD45-25/5	5.3	11	7.9	15	17	15
HUPD45-25/6	6.5	11	7.9	15	17	15
HUPD45-25/8	8.5	11	7.9	17	17	20
HUPD45-25/10	10.5	11	7.9	17	17	24
HUPD45-25/12	13	11	7.9	19	17	24
HUPD45-35/6	6.5	12.5	9.2	17	19	15
HUPD45-35/8	8.5	12.5	9.2	18	19	20
HUPD45-35/10	10.5	12.5	9.2	18	19	24
HUPD45-35/12	13	12.5	9.2	19	19	24
HUPD45-35/14	15	12.5	9.2	21	19	24
HUPD45-50/6	6.5	15	11	21	21	20
HUPD45-50/8	8.5	15	11	21	21	20
HUPD45-50/10	10.5	15	11	21	21	24
HUPD45-50/12	13	15	11	21	21	26
HUPD45-50/14	15	15	11	23	21	26
HUPD45-50/16	17	15	11	28	21	26
HUPD45-70/8	8.5	17	13	25	25	20
HUPD45-70/10	10.5	17	13	25	25	24
HUPD45-70/12	13	17	13	25	25	26
HUPD45-70/14	15	17	13	25	25	26
HUPD45-70/16	17	17	13	25	25	26
HUPD45-95/8	8.5	19	14.5	28	26	24
HUPD45-95/10	10.5	19	14.5	28	26	24
HUPD45-95/12	13	19	14.5	28	26	26
HUPD45-95/14	15	19	14.5	28	26	26
HUPD45-95/16	17	19	14.5	28	26	26
HUPD45-120/8	8.5	21	16.2	30	30	28
HUPD45-120/10	10.5	21	16.2	30	30	28
HUPD45-120/12	13	21	16.2	30	30	30
HUPD45-120/14	15	21	16.2	30	30	30
HUPD45-120/16	17	21	16.2	30	30	30
HUPD45-120/20	21	21	16.2	36	30	30
HUPD45-150/8	8.5	23	18	34	32	31
HUPD45-150/10	10.5	23	18	34	32	31
HUPD45-150/12	13	23	18	34	32	34
HUPD45-150/14	15	23	18	34	32	37
HUPD45-150/16	17	23	18	34	32	37
HUPD45-150/20	21	23	18	40	32	37
HUPD45-185/10	10.5	26	20.6	39	35	40
HUPD45-185/12	13	26	20.6	39	35	40
HUPD45-185/14	15	26	20.6	39	35	40
HUPD45-185/16	17	26	20.6	39	35	40
HUPD45-185/20	21	26	20.6	39	35	40
HUPD45-240/10	10.5	28	23.1	41	44	33
HUPD45-240/12	13	28	23.1	41	44	33
HUPD45-240/14	15	28	23.1	41	44	39
HUPD45-240/16	17	28	23.1	41	44	39
HUPD45-240/20	21	28	23.1	41	44	49
HUPD45-300/12	13	32	26.1	47	44	41
HUPD45-300/14	15	32	26.1	47	44	41
HUPD45-300/16	17	32	26.1	47	44	41
HUPD45-300/20	21	32	26.1	47	44	41
