冷压端子,冷压端头,绝缘端子,绝缘端头,线鼻子

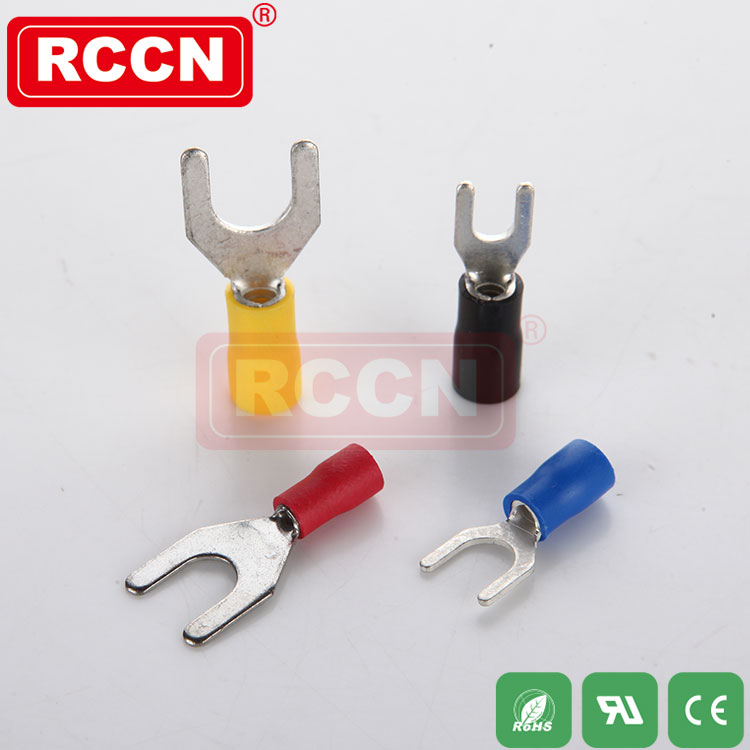

接线端子,绝缘端子,叉型线鼻子

产品材质:接线端子采用优质紫铜制成,导电性良好,外套采用优质ROHS-PVC制,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至85度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管

导线截面：0.5～1.5mm2(AWG22～16 ) 最大电流：1max＝19A
Size of cable: 0.5-1.5mm2(AWG 22-16) Max.Current=19A

型号 ITEM NO	尺寸 DIMENSION							颜色 color
	美制螺栓号	螺栓口直径	B	L	F	H	φD
	美制螺栓号	D2(mm)	mm	mm	mm	mm	mm
YF1.25－3	#4	3.2mm	5.7	21.2	6.5	10.0	4.3	红 red
YFS1.25－3.5	#6	3.7mm	5.7	21.2	6.5
YFL1.25－3.5	#6	3.7mm	6.4	21.2	6.5
YFS1.25－4	#8	4.3mm	6.4	21.2	6.5
YFM1.25-4	#8	4.3mm	7.2	21.2	6.5
YFL1.25-4	#8	4.3mm	8.1	21.2	6.5
YFS1.25-5	#10	5.3mm	8.1	21.2	6.5
YFL1.25-5	#10	5.3mm	9.5	21.2	6.5
YFS1.25-6	1/4	6.5mm	9.5	21.2	6.5
YFL1.25-6	1/4	6.5mm	12.0	27.2	11.0

导线截面：1.5～2.5mm2(AWG16～14) 最大电流：lmax＝27A
Size of cable: 1.5-2.5mm2(AWG 16-14) Max.Current=27A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	φD
	美制螺栓号	D2(mm)	mm	mm	mm	mm	mm
YF2-3	#4	3.2mm	5.7	21.2	6.5	10.0	4.9	蓝 blue
YFS2-3.5	#6	3.7mm	5.7	21.2	6.5
YFL2-3.5	#6	3.7mm	6.0	21.2	6.5
YFS2-4	#8	4.3mm	6.4	21.2	6.5
YFM2-4	#8	4.3mm	7.2	21.2	6.5
YFL2-4	#8	4.3mm	8.1	21.2	6.5
YFS2-5	#10	5.3mm	8.1	21.2	6.5
YFL2-5	#10	5.3mm	9.5	21.2	6.5
YFS2-6	1/4	6.5mm	9.5	21.2	6.5
YFL2-6	1/4	6.5mm	12.0	27.2	11.0

导线截面：2.5～4mm2(AWG14～12) 最大电流：lmax＝37A
Size of cable: 2.5-4mm2(AWG 14-12) Max.Current=37A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	φD
	美制螺栓号	D2(mm)	mm	mm	mm	mm	mm
YF3.5-3	#4	3.2mm	5.7	24.8	7.0	13.5	6.2	黑 black
YF3.5-4	#8	4.3mm	8.0	24.8	7.0
YF3.5-5	#10	5.3mm	8.0	24.8	7.0
YF3.5-6	1/4	6.5mm	12.0	28.0	12.1

导线截面：4～6mm2(AWG12～10) 最大电流：lmax=48A
Size of cable: 4-6mm2(AWG 12-10) Max.Current=48A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	φD
	美制螺栓号	D2(mm)	mm	mm	mm	mm	mm
YF 5.5－3.5	#6	3.7mm	8.3	25.2	7.5	13.5	6.7	黄 yellow
YFS 5.5－4	#8	4.3mm	8.3	25.2	7.5
YFL 5.5－4	#8	4.3mm	9.0	23.9	7.5
YF 5.5－5	#10	5.3mm	9.0	23.9	7.5
YFS 5.5－6	1/4	6.5mm	9.0	23.9	7.5
YFL 5.5－6	1/4	6.5mm	12.0	31.2	12.0
YF5.5－8	5/16	8.4mm	14.0	30.0	11.5
