冷压端子,冷压端头,绝缘端子,绝缘端头,线鼻子

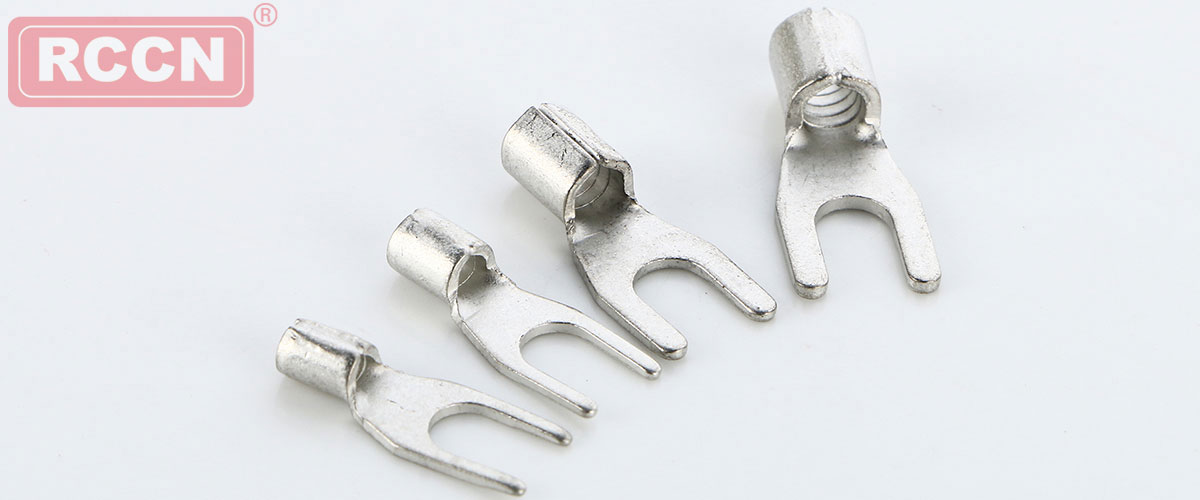

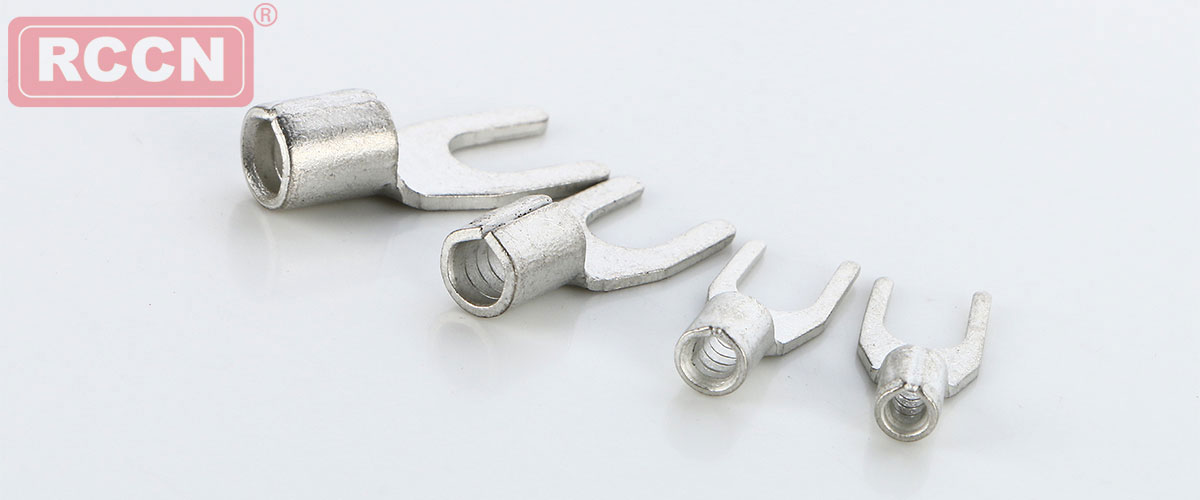

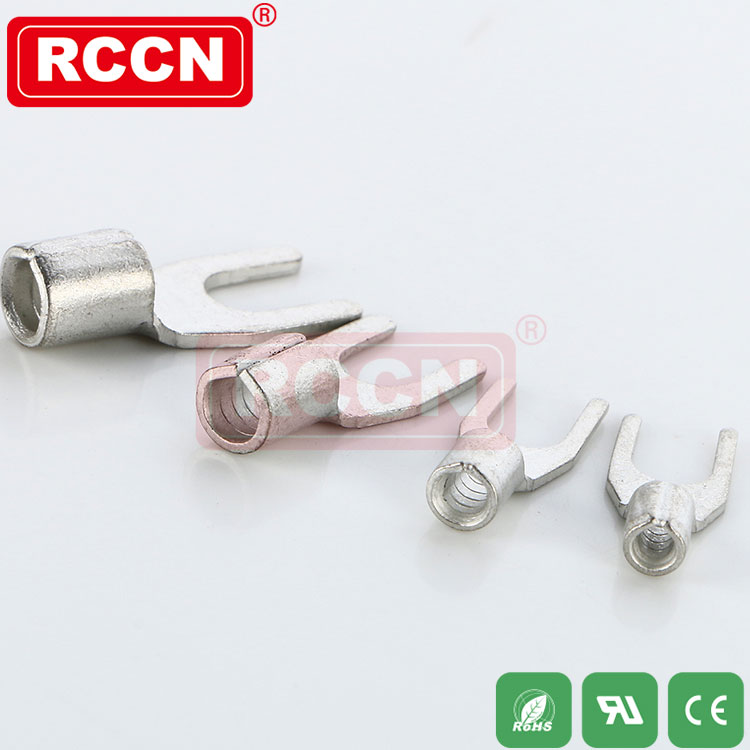

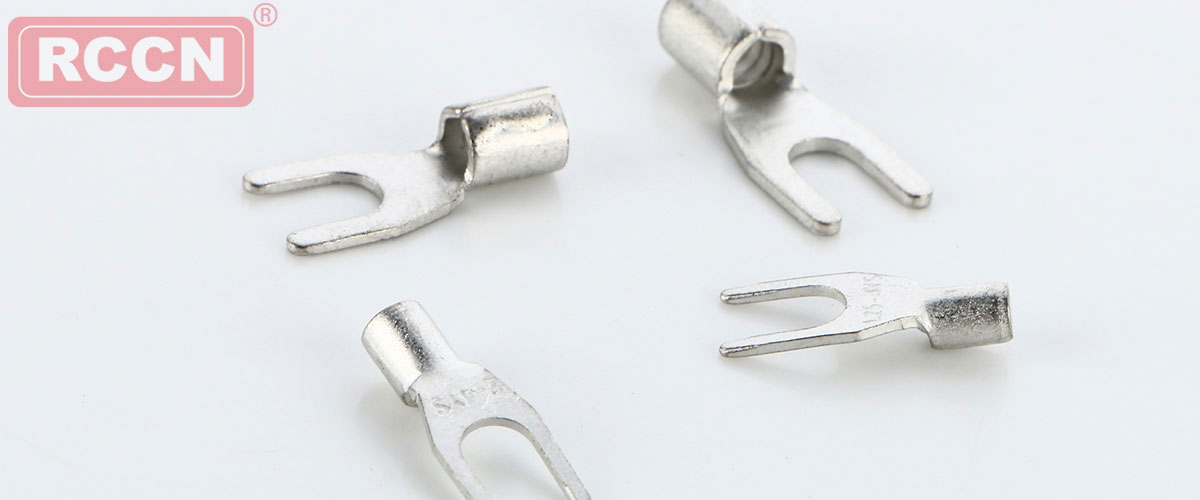

接线端子,绝缘端子,叉型线鼻子

产品材质:接线端子采用优质紫铜制成,导电性良好.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至150度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管

导线截面：0.5～1.5mm2(AWG22～16 ) 最大电流：1max＝19A
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y1.25-3	#4	3.2mm	5.7	16.0	6.5	4.8	3.4	1.7
YS1.25-3.5	#6	3.7mm	5.7	16.0	6.5
YL1.25-3.5	#6	3.7mm	6.4	16.0	6.5
YS1.25-4	#8	4.3mm	6.4	16.0	6.5
YM1.25-4	#8	4.3mm	7.2	16.0	6.5
YL1.25-4	#8	4.3mm	8.1	16.0	6.5
YS1.25-5	#10	5.3mm	8.1	16.0	6.5
YL1.25-5	#10	5.3mm	9.5	16.0	6.5
YS1.25-6	1/4	6.5mm	9.5	16.0	6.5
YL1.25-6	1/4	6.5mm	12.0	22.0	11.0

导线截面：1.5～2.5mm2(AWG16～14) 最大电流：lmax＝27A
Size of cable: 1.5-2.5mm2(American standar 16-14) Max.Current=27A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	D	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y2-3	#4	3.2mm	5.7	16.0	6.5	4.8	4.1	2.3
YS2-3.5	#6	3.7mm	5.7	16.0	6.5
YL 2-3.5	#6	3.7mm	6.0	16.0	6.5
YS 2-4	#8	4.3mm	6.4	16.0	6.5
YM2-4	#8	4.3mm	7.2	16.0	6.5
YL2-4	#8	4.3mm	8.1	16.0	6.5
YS2-5	#10	5.3mm	8.1	16.0	6.5
YL2-5	#10	5.3mm	9.5	16.0	6.5
YS2-6	1/4	6.5mm	9.5	16.0	6.5
YL2-6	1/4	6.5mm	12.0	22.0	11.0

导线截面：2.5～4mm2(AWG14～12) 最大电流：lmax＝37A
Size of cable: 2.5-4mm2(American standar 14-12) Max.Current=37A

型号	尺寸
	美国螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美国螺栓号	D2	mm	mm	mm	mm	mm	mm
Y3.5-3	#4	3.2mm	5.7	18.3	7.0	6.0	5.0	3.0
Y3.5-4	#8	4.3mm	8.0	18.3	7.0
Y3.5-5	#10	5.3mm	8.0	18.3	7.0
Y3.5-6	1/4	6.5mm	12.0	21.5	12.1

导线截面：4～6mm2(AWG12～10) 最大电流：lmax=48A
Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y5.5-3.5	#6	3.7mm	8.3	19.5	7.5	6.8	5.6	3.4
Y5.5-3.5	#6	3.7mm	8.3	18.5	7.0
YS5.5-4	#8	4.3mm	8.3	19.5	7.5
YL5.5-4	#8	4.3mm	9.0	18.2	7.5
Y5.5-5	#10	5.3mm	9.0	18.2	7.5
YS5.5-6	1/4	6.5mm	9.0	18.2	7.5
YL5.5-6	1/4	6.5mm	12.0	25.5	12.0
Y5.5-8	5/16	8.4mm	14.0	24.5	11.5

导线截面：6～10mm2(AWG8) 最大电流：lmax＝62A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y8-4	#8	4.3mm	9.0	20.8	8.1	8.5	7.2	4.5
Y8-5	#10	5.3mm	9.0	20.8	8.1
Y8-6	1/4	6.5mm	12.0	23.8	9.2
Y8-8	5/16	8.4mm	13.8	25.4	10.7
Y8-10	3/8	10.5mm	15.9	25.4	10.7

导线截面：10～16mm2(AWG6) 最大电流：lmax＝88A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y14-4	#8	4.3mm	11.0	25.5	10.7	10.5	9.0	5.8
Y14-5	#10	5.3mm	11.0	25.5	10.7
Y14-6	1/4	6.5mm	11.0	25.5	10.7
Y14-8	5/16	8.4mm	13.8	28.5	10.7
Y14-10	3/8	10.5mm	15.9	28.5	10.7

导线截面：16～25mm2(AWG4) 最大电流：lmax=115

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y22-5	#10	5.3mm	11.0	27.7	9.5	12.0	11.5	7.7
Y22-6	1/4	6.5mm	11.0	27.7	9.5
Y22-8	5/16	8.4mm	16.5	33.5	13.5
Y22-10	3/8	10.5mm	16.5	33.5	13.5

导线截面：35～50mm2(AWG2)最大电流：lmax＝160A

型号	尺寸
	美制螺栓号	螺栓口直径	B	L	F	H	φD	φd
	美制螺栓号	D2	mm	mm	mm	mm	mm	mm
Y38-6	1/4	6.5mm	15.9	35.0	13.5	14.0	13.3	9.4
Y38-8	5/16	8.4mm	15.9	35.0	13.5
Y38-10	3/8	10.5mm	15.9	35.0	13.5
Y38-12	1/2	13.0mm	19.0	39.0	15.5
