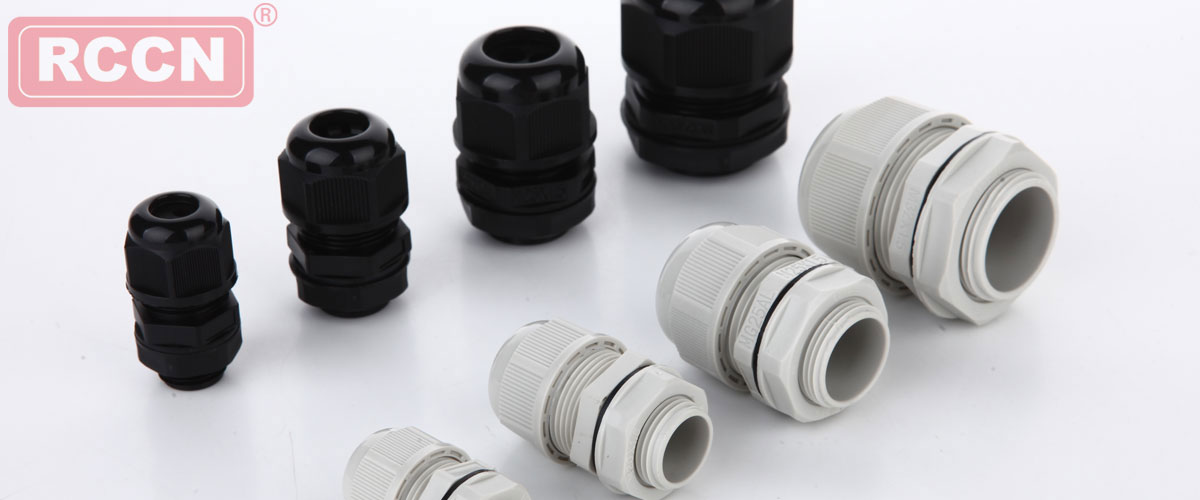

多孔电缆接头,电缆接头 - RCCN多孔电缆接头,日成电缆接头

特点：适应多股线安装

螺牙规格::德制螺牙(DIN STANDARD)
产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-40°C至105°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时，耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。
说明:*号为常备品,可按要求定制其它孔径。

型号 Item No		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hol	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hol	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
2孔
*PG7A-H2-03B	PG7A-H2-03G	PG7	1.2-3.1	12.5	12.5-12.8	8	17/19	50PCS
*PG9A-H2-03B	PG9A-H2-03G	PG9	1.6-3.1	15.2	15.2-15.8	8.2	22/19
PG11A-H2-03B	PG11A-H2-03G	PG11	2-3	18.6	18.6-18.9	10	24/22
*PG13.5A-H2-05B	PG13.5A-H2-05G	PG13.5	3.5-5.2	20.4	20.4-20.7	10	27/24
*PG16A-H2-06B	PG16A-H2-06G	PG16	4.3-6.1	22.5	22.5-22.8	10.8	30/27
*PG21AH2-08B	PG21AH2-08G	PG21	6.4-8.7	28.3	28.3-28.7	12	36/33
PG29A-H2-10B	PG29A-H2-10G	PG29	7.7-10	37.0	37.0-37.4	12	46/41
3孔
*PG7A-H3-02B	PG7A-H3-02G	PG7	1.6-2.6	12.5	12.5-12.8	8	17/19	50PCS
*PG9A-H3-02B	PG9A-H3-02G	PG9	1.6-2.6	15.2	15.2-15.8	8.2	22/19
*PG11A-H3-03B	PG11A-H3-03G	PG11	2-3	18.6	18.6-18.9	10	24/22
*PG13.5A-H3-05B	PG13.5A-H3-05G	PG13.5	3.5-5	20.4	20.4-20.7	10	27/24
*PG16A-H3-05B	PG16A-H3-05G	PG16	3.5-5.2	22.5	22.5-22.8	10.8	30/27
*PG21A-H3-08B	PG21A-H3-08G	PG21	6.2-8	28.3	28.3-28.7	12	36/33
*PG29A-H3-10B	PG29A-H3-10G	PG29	7.7-10	37.0	37.0-37.4	12	46/41
4孔
*PG7A-H4-02B	PG7A-H4-02G	PG7	1.3-2.3	12.5	12.5-12.8	8	17/19	50PCS
*PG9A-H4-02B	PG9A-H4-02G	PG9	1.3-2.3	15.2	15.2-15.8	8.2	22/19
PG11A-H4-03B	PG11A-H4-03G	PG11	2.4-3.4	18.6	18.6-18.9	10	24/22
PG13.5A-H4-04B	PG13.5A-H4-04G	PG13.5	3-4.2	20.4	20.4-20.7	10	27/24
*PG16A-H4-04B	PG16A-H4-04G	PG16	3.4-4.8	22.5	22.5-22.8	10.8	30/27
*PG21A-H4-07B	PG21A-H4-07G	PG21	5.6-7.3	28.3	28.3-28.7	12	36/33
*PG29A-H4-09B	PG29A-H4-09G	PG29	7-9	37.0	37.0-37.4	12	46/41
5孔
PG11A-H5-02B	PG11A-H5-02G	PG11	2-2.8	18.6	18.6-18.9	10	24/22	50PCS
PG16A-H5-03B	PG16A-H5-03G	PG16	2-3.1	22.5	22.5-22.8	10.8	30/27
PG16A-H5-04B	PG16A-H5-04G	PG16	3-4.1	22.5	22.5-22.8	10.8	30/27
PG21A-H5-03B	PG21A-H5-03G	PG21	2.6-3.6	28.3	28.3-28.7	12	36/33
*PG29A-H5-06B	PG29A-H5-06G	PG29	4.1-6	37.0	37.0-37.4	12	46/41
PG36A-H5-08B	PG36A-H5-08G	PG36	6.5-8.3	47.0	47.0-47.4	14	51/52
6孔
PG11A-H6-02B	PG11A-H6-02G	PG11	1.4-2.1	18.6	18.6-18.9	10	24/22	50PCS
PG13.5A-H6-03B	PG13.5A-H6-03G	PG13.5	2-3	20.4	20.4-20.7	10	27/24
PG16A-H6-03B	PG16A-H6-03G	PG16	2-3	22.5	22.5-22.8	10.8	30/27
PG21A-H6-05B	PG21A-H6-05G	PG21	3.6-5.2	28.3	28.3-28.7	12	36/33
*PG29A-H6-07B	PG29A-H6-07G	PG29	5.6-7	37.0	37.0-37.4	12	46/41
7孔
PG16A-H7-03B	PG16A-H7-03G	PG16	2-3	22.5	22.5-22.8	10.8	30/27	50PCS
*PG21A-H7-03B	PG21A-H7-03G	PG21	2.6-3.6	28.3	28.3-28.7	12	36/33
PG29A-H7-06B	PG29A-H7-06G	PG29	4.6-6	37.0	37.0-37.4	12	46/41
8孔
PG13.5A-H8-02B	PG13.5A-H8-02G	PG13.5	1.2-2.5	20.4	20-20.3	15	27/27
PG21A-H8-03B	PG21A-H8-03G	PG21	1.5-3	28.3	28.3-28.7	15	36/33
扁孔
PG9A-0610B	PG9A-0610G	PG9	6*10	15.2	15.2-15.8	8.2	22/19	50PCS
PG13.5A-0714B	PG13.5A-0714G	PG13.5	7*14	20.4	20.4-20.7	10	27/24
PG16A-0714B	PG16A-0714G	PG16	7*14	22.5	22.5-22.8	10.8	30/27
PG21A-0822B	PG21A-0822G	PG21	8*22	28.3	28.3-28.7	12	36/33
PG36A-0529B	PG36A-0529G	PG36	5.5*29	47.0	47.0-47.4	14	51/52
