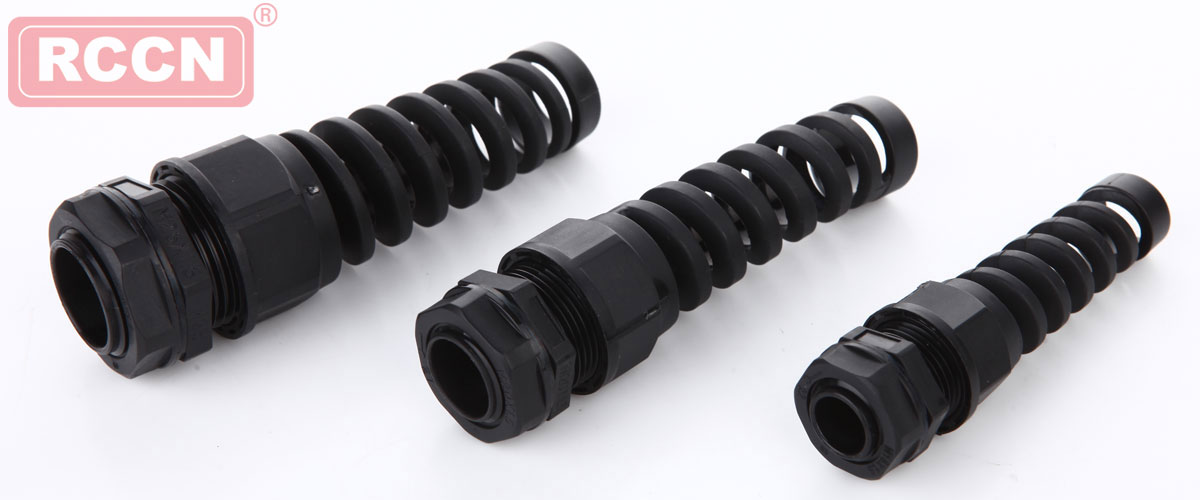

耐扭式电缆接头,电缆接头 - RCCN耐扭式电缆接头,日成电缆接头

特点:防电缆折弯度过大经济系列

螺牙规格:公制螺牙(Metric/EN50262), 德制螺牙(DIN PG) ,美制螺牙(NPT)。
产品材质:A.C.D.F部位均采用环保尼龙66(NYLON66)原料制成.B硅橡胶制成.E采用耐油丁腈橡胶制成。
产品认证:欧洲CE 欧洲环保SGS,REACH。
防火等级:UL94V-2。
工作温度:静态-40°C至85°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP67。
颜色种类:灰白色、黑色。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
产品特性:本产品迫紧头为螺旋式结构，用于手控或移动设备防电缆过度弯曲损坏电缆设计用。应用于电缆出线端的固定保护及密封防尘水。
更多选择:加长型螺纹适用于厚机板,另备多种范围夹紧圈,户外用时橡胶需通知更换为耐老化硅橡胶材质-SRH型。型号例：AG-20SRWH

型号 Item No.		螺牙规格 Thread	适用电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
灰白色 White	黑色 Black	螺牙规格 Thread	适用电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
短螺纹公制螺牙 METRIC
AG-12SRW	AG-12SRB	M12×1.5	3-6.5	12	12-12.3	8	18/17	50PCS
AG-16SRW	AG-16SRB	M16×1.5	4-8	16	16-16.3	8	22/20
AG-18SRW	AG-18SRB	M18×1.5	5-10	18	18-18.3	8	24/22
AG-20SRW	AG-20SRB	M20×1.5	6-12	20	20-20.3	9	27/24
AG-22SRW	AG-22SRB	M22×1.5	10-14	22	22-22.3	10	30/27
AG-25SRW	AG-25SRB	M25×1.5	13-18	25	25-25.4	10	35/34
AG-27SRW	AG-27SRB	M27×1.5	13-18	27	27-27.4	10	35/34
短螺纹德制螺牙 PG DIN
PG-7SRW	PG-7SRB	PG7	3-6.5	12.5	12.5	8	18/17	50PCS
PG-9SRW	PG-9SRB	PG9	4-8	15.2	15.2	8	22/20
PG-11SRW	PG-11SRB	PG11	5-10	18.6	18.6	8	24/22
PG-13.5SRW	PG-13.5SRB	PG13.5	6-12	20.4	20.4	9	27/24
PG-16SRW	PG-16SRB	PG16	10-14	22.5	22.5	10	30/27
PG-21SRW	PG-21SRB	PG 21	13-18	28.3	28.3	10	36/34
长螺纹公制螺牙 METRIC
AG-12SRLW	AG-12SRLB	M12×1.5	3-6.5	12	12-12.3	15	18/17	50PCS
AG-16SRLW	AG-16SRLB	M16×1.5	4-8	16	16-16.3	15	22/20
AG-18SRLW	AG-18SRLB	M18×1.5	5-10	18	18-18.3	15	24/22
AG-20SRLW	AG-20SRLB	M20×1.5	6-12	20	20-20.3	15	27/24
AG-22SRLW	AG-22SRLB	M22×1.5	10-14	22	22-22.3	15	30/27
AG-25SRLW	AG-25SRLB	M25×1.5	13-18	25	25-25.4	15	35/34
长螺纹德制螺牙 PG DIN
PG-7SRLW	PG-7SRLB	PG7	3-6.5	12.5	12.5	15	18/17	50PCS
PG-9SRLW	PG-9SRLB	PG9	4-8	15.2	15.2	15	22/20
PG-11SRLW	PG-11SRLB	PG11	5-10	18.6	18.6	15	24/22
PG-13.5SRLW	PG-13.5SRLB	PG13.5	6-12	20.4	20.4	15	27/24
PG-16SRLW	PG-16SRLB	PG16	10-14	22.5	22.5	15	30/27
PG-21SRLW	PG-21SRLB	PG 21	13-18	28.3	28.3	15	36/34
长螺纹美制螺牙 NPT
NPT 3/8SRLW	NPT 3/8SRLB	NPT 3/8"	4-8	16.5	16.5	15	22/20	50PCS
NPT 1/2SRLW	NPT 1/2SRLB	NPT 1/2"	6-12	21.3	21.3	13	27/24
NPT 3/4SRLW	NPT 3/4SRLB	NPT 3/4"	13-18	26.6	26.6	15	34/34
