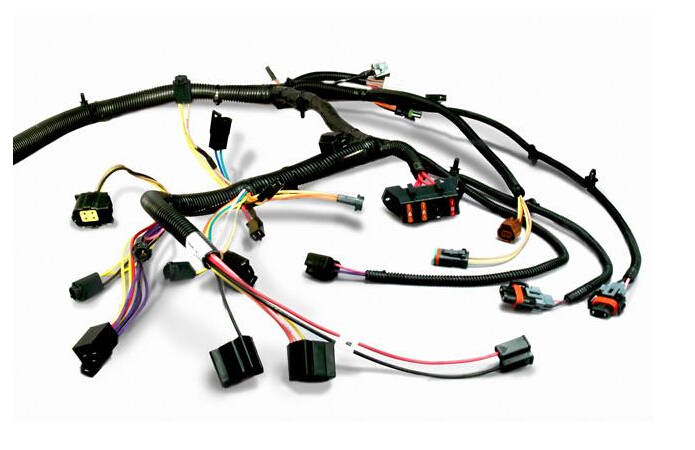

汽车线束是电路中连接各电器设备的接线部件，由电线、端子、护套、胶带、PVC管、波纹管、防水热缩管，以及一些辅助性材料，如:包装物，防护材料等组成。为了便于安装维修，并确保电气设备能在最恶劣的条件下工作，将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排，合为一体，并用绝缘材料把电线捆扎成束，这样既完整，又可靠。

汽车线束有着非常多的导线，为了便于识别和维修，电线都采用了不同的颜色。为了在电路图中标注方便，汽车线束的导线截面积也标注在颜色代码前面。导线的颜色均用字母表示，其代表的颜色在各线路图中均有附注。在汽车线束安装图中能够清楚表达出导线颜色，对于安装图的绘制下常重要。

导线颜色的选用，应优先选用单色，冉选用双色。此外，在汽车线束安装图中，各种汽车电器的搭铁线应选用黑色导线，黑色导线除作搭铁外，没有其他用途。导线颜色的标注采用颜色代号表示，如单色导线，颜色为红色，标注为+R,双色导线，第一色为主色，第二色为辅助色，主色为红色，辅助色为白色，标注为“RW"

汽车上的电气设备根据负载电流的大小选择所用电线的截面积。长时问工作的电气设备可选用电线实际载流量的60%;短时问工作的电气设备可用电线实际载流量的60%--100%。对于一些电流特别小的电器，如指示灯电路，为了保证应有的力学强度，导线的截面积不得小于O.5mm²o

注意，如果导线的截面积单位为毫米时，司一以不予标记。如:1.25 R表示导线截面积为1.25mm²的红色导线;1.0G/Y表示导线截面积为1.O0mm²的双色导线，主色为绿色，辅助色为黄色。
