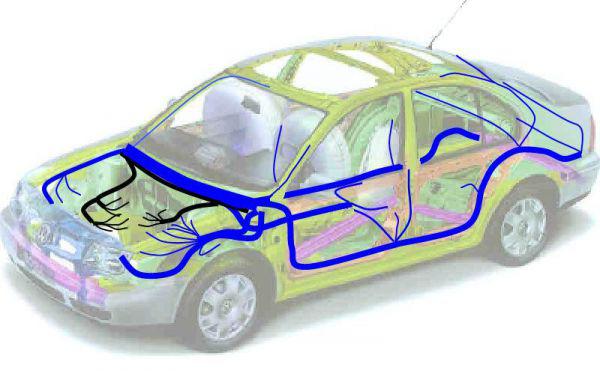

1、所有线束要求布线整齐、固定牢固、线束不可有晃动悬垂、不可有干涉受力、不可有摩擦破损。

2、为使线束布置得合理美观布线时可利用各种型号、大小的固定支架，线束加工时要充分考虑各种电器元件和插接头的具体安装位置，同时要与车身结构相结合进行走线和预留线束的长度。

3、对于车身上长出和不用的线束应折叠盘好，插接头密封保护，且不得在车身上有悬垂晃动、承载受力。

4、线束的外护套不能出现波纹管断裂现象，否则必须进行包扎处理，包波纹管后用胶带或扎带扎紧。

5、主线束与底盘线束的对接、顶架线束与主线束的对接、底盘线束与发动机线束的对接、顶架线束与后尾线束的对接、电控线束的诊断插口等必须要放在容易检修的地方。同时各种线束的插接头在线束捆扎固定时要放到维修人员方便操作的检修口附近。

6、线束经过孔洞时，必须用穿线护套保护（若无合适的穿线护套可用波纹管或黑色橡胶替代，但要固定牢固不可使其脱落），穿过车身的孔洞，应加密封胶填满孔洞缝隙，以免灰尘进入车厢内部。线束过拐角边棱时应包橡胶皮或地板革保护，用地板革保护时，在外漏或打开舱门等容易看到的地方要用与其周围的颜色相同或相近的颜色。

7、车辆批量生产时，有作业指导书的，首先应严格遵循作业指导书的要求执行。没有作业指导书的，安装时，应从线束固定位置，固定方式，固定点数量等方面保证生产的一致性。

8、线束安装布置要避开高温（排气管、打气泵等）、易潮湿（发动机下部区域等）、易腐蚀部位（蓄电池底座区域等）。
