ADC 59M1室外型分光配线箱解决方案

随着FTTx规模推广的深入，各大运营商对于ODN(光分配网络)网络建设模式的实践与部署也在如火如荼的进行。ODN网络模型表面上看起来很简单，但在实际应用中，由于应用环境非常复杂，还要考虑性价比等因素。ADC公司是在FTTx领域有着丰富的经验，是北美最大的FTTx产品供应商之一。ADC将为业内展示一种FTTx配线光缆段室外解决方案，即ADCFDH59M1室外型分光配线箱解决方案。

ADC59M1室外型分光配线箱正是为了满足配线光缆段管理功能而设计的一款室外型分光配线箱，它也是ADC室外解决方案中的核心设备。我这里想特别强调一下，对安装有光分路器的机箱，应称之为“分光配线箱”以区别于一般的“光缆交接箱、光分配箱或光配线箱”。

为了满足上面提到的配线光缆段的功能需求，ADC工程师应用了多项ADC独有技术及发明成果开发出了ADCFDH59M1型室外分光配线箱，如飞碟盘、“即插即用”分光器、旋转翼配线板、59式科龙箱等，特别是首先在业界提出了“停车场”的应用概念(已获专利)，更是匠心独特，具有明显技术优势。我们总结出FDH59M1具有的6大优点，一是高密度、大容量，应用范围广阔；二是“即插即用型分光器”设计，减少初期投资；三是“停车场”概念的应用，便于业务管理；四是馈线/配线飞碟盘式箱内熔接，具有一体化熔端接功能；五是优秀的线缆管理，全程的半径保护与余纤存储；六是采用了科龙机箱，坚固而耐用。

作为安装有光分路器的分光配线箱，原则上应尽量靠近用户。针对不同的用户会有不同的分光配线箱可供选择。如室外型、室内型以及不同的容量。

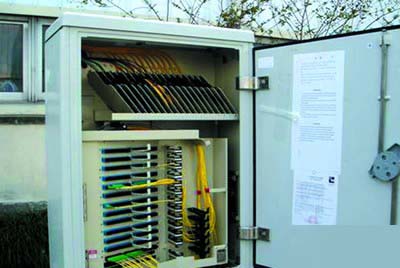

FDH59M1室外型分光配线箱，288芯配线容量。在采用FTTH，即光纤到户解决方案时，一台FDH59M1可支持288户使用。例如，在别墅区以及低密度高档社区的接入。

对于高密度住宅小区以及写字楼，大家首先会想到使用室内型分光配线箱。没错，这是一种选项。但实际上，FDH59M1分光器箱同样适用高密度社区，而且更具优势。我们做一下对比。现在，对于终端用户的接入方式分为多种。除了FTTH，还有FTTN+DSL、FTTB+LAN和FTTB+DSL等方式。而且，经过运营商的评估，在近期，采用渐进式的光进铜退方式更经济，更适用。也就是说，运营商的首选方式将是FTTB+LAN或FTTB+DSL方式。

在采用FTTB方式时，一个PON口，对于中低速用户(8Mbb/s)，采用ADSL2+接入方式，可支持516户；对于高速用户(20Mbb/s)，采用VDSL2接入方式，可支持128户。

理论上讲，一台FDH59M1分光配线箱可以支持中低端用户4608户以及高端用户1152户。因此，一台室外的FDH59M1机箱就可以满足大部分社区的需求。

此外，由于采用了室外型机柜，不仅节省了机房租赁的费用。而且测试、维修和调度业务调度基本不受他人的限制，极大的方便了业务管理。如果采用室内型机柜，则基本上每个独立的建筑(幢)都需要一台单独的室内分光配线箱，系统即复杂又不便管理。

在采用FTTB+LAN或FTTB+DSL方式时，FDH51M1是这样工作的。端接来自中心机房的馈缆，经过光分路器跳接到配线光缆配线板上，配线光缆箱内熔接，然后布放配线光缆至各楼层配线箱上。当然，也可以直接接到多用户OUN或LAN交换机上。馈线和配线施工一次完成，今后无需二次施工。
